1.產品概述

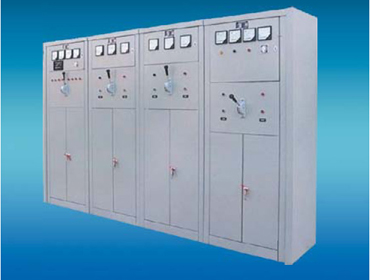

PGL2型交流低壓配電屏，柜體由優質鋼板、冷彎焊接而成，具有結構合理，電路配置安全，防護性能好，分斷能力高，動熱穩定性好，運行安全可靠等優點。是新一代低壓開關設備，電網改造******產品。
本產品技術性能符合GB7251和GB4720標準。
2.產品用途
PGL1型交流低壓配電屏用于發電廠、變電站、工礦企業的交流50HZ，額定工作電壓不超過交流380V的低壓配電系統中作為動力、配電、照明、之用。
3. 產品使用環境條件
（1）周圍空氣溫度不高于+40度，不低于-5度，24小時內的平均溫度不得高于+35度。
（2）空氣清潔，相對濕度在最高溫度為40度時不超過50%，在溫度較低時，允許有較高相對濕度。例如：+20度時為
90%。
（3）海拔高度不超過2000m。
（4）安裝傾斜度不超過5度。
（5）無劇烈震動和沖擊的地方及不足以腐蝕電器元件的場所。
用于發電廠、變電站、工礦企業等
PGL1、2型交流低壓配電屏具有結構合理，電路配置安全，防護性能好，分斷能力高，動熱穩定性好，運行安全可靠等優點，是新一代低壓開關設備，電網改造******產品。該產品每一個主電路方案對應一個或數個輔助電路方案。使用戶在選取主電路方案后，可很方便地從對應的輔助電路方案中選取合適的電氣原理圖，從而減輕了用戶的設計工作量，提高了工作效率；取消了多回路小電動機控制方案，使主電路方案更加簡潔合理。有關多回路小電動機的控制方案，建議選取動力箱系列產品；本產品屏寬尺寸分400、600、800、1000mm四種，每一屏可作為一獨立單元，也能以屏為單元組合成各種不同方案，以便用戶選用。
本產品結構特點：
1. 本產品系戶內固定安裝，為開啟式雙面維護的低壓配電裝置。
2. 其殼體采用薄鋼及角鋼焊接組合而成，屏前有門，屏上方的儀表板為開啟式小門，可裝設指示儀表，組裝的屏與屏之間加有鋼板彎制而成的隔板，這樣就減少了由于 一個單元（一面屏）內部故障而使事故擴大的可能，屏后骨架上方，裝有防護罩的主母線安裝于絕緣框上，有效防止上方墜落金屬物件造成主母線短路的惡性事故。
3. 中性母線設置二屏的下方絕子上，殼體內外均有防護漆層，始端屏終端屏可加防護板。
4. 本產品具有良好的保護接地系統，主接地點焊接在骨架的下方，儀表門也有接地點與殼體相連。這樣就構成了完整的接地保護電路。由于這個接地保護電路的可靠性，防止操作者觸電的防護性能大大加強。
|
名稱 |
參數 |
|
額定工作電壓 |
AC380Y |
|
額定頻率 |
50/60HZ |
|
額定電流 |
≤2500A |
|
額定短時耐受電流（1s） |
50kA |
|
額定峰值耐受電流 |
105kA |
|
介電強度 |
2500V/1min |
|
額定絕緣電壓 |
660V |
