1.產品概述

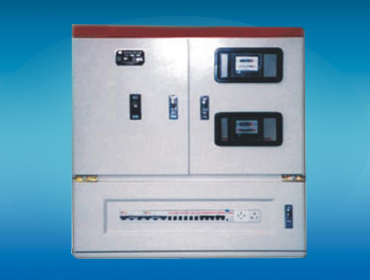

XM（R）配電箱全稱是XM（R）系列組合配電箱。
本設備符合國際電工委員會IEC439-1《低壓開關設備和控制設備裝置》、我國GB7251-1997《低壓開關設備和控制設備裝置》、我國國家標準與機械工業協會的JB/T9661-1999以及CQC的CCC國家強制認證內容。
2.產品用途
作為線路過載保護、短路保護以及線路切換用。
3. 產品使用環境條件
（1）周圍空氣溫度不高于+40℃，不低于-5℃，并且24小時內的平均溫度不得高于+35℃，超過時，需根據實際情況降容
運行；
（2）戶內使用，使用地點海拔高度不得超過2000m；
（3）周圍空氣相對濕度在最高溫度為+40℃時不超過50%，在較低溫度時允許有較大的相對濕度，如+20℃時為90%，但
應考慮到由于溫度的變化，有可能會偶然產生凝露的影響；
（4）應安裝在無劇烈震動和沖擊以及不足以使電器元件受到不應有腐蝕的場所。
XM（R）型系列配電箱廣泛用于賓館、公寓、高層建筑、港口、車站、機場、倉庫、醫院和廠礦企業等單位的建筑照明和小型動力控制電路中，適用于交流50Hz,交流單相240V、三相450V及以下，電流250A及以下的戶內照明和動力配電線路中，作為線路過載保護、短路保護以及線路切換用，該型設備適合于民用或適合于非專業人員可以進入的場地適用。
1.本產品采用1.2mm鋼板彎制、焊接而成，安裝方式分為掛墻明裝及嵌墻暗裝兩種；
2.箱體設計將帶電部位安全遮閉，開關手柄露出箱蓋，可以在箱體外進行操作，打開箱蓋可以進行檢修，箱蓋上還另加裝上小門；
3.配電箱內配有與輸出回路對應的中性線端子（或銅排）及接地保護線端子（或銅排）；
4.箱體進出線孔為敲落孔，分布在箱體上下端，也可按用戶要求開腰形長孔，用蓋板封住；
5.掛墻明裝式與嵌墻暗裝式箱體尺寸基本一致，差別在于暗裝箱面板比明裝箱面板尺寸稍大；
6.計量電度表裝在單獨的空間，計量室門上開有觀察窗及加裝鉛封裝置，進線開關置于左邊小室，出線開半置于右下小室，進出線方便；
7.照明配電箱是微型開關與電源暗插座的組合，主要以86×86毫米為單位的電氣元件進行組裝，可任意組合排列，拆裝方便，互換性強，便于選用。
|
序 號 |
項 目 名 稱 |
單 位 |
電 氣 參 數 |
|
1 |
額定絕緣電壓 |
V |
660 |
|
2 |
額定工作電壓 |
V |
380 |
|
3 |
額定工作電流 |
A |
400 |
|
4 |
頻率 |
Hz |
50 |
|
5 |
額定短時耐受電流 |
kA |
10 |
|
6 |
額定峰值耐受電流 |
kA |
17 |
